纯电动车型

纯电动车顾名思义就是纯粹靠电能驱动的车辆。尽管被冠以“新能源车”这个看起来十分前卫而又富有科技感的称谓，但抛开那些各式各样的外表和配备，电动车的动力系统其实十分简单，简单到用两个部分就可以概括：电能储存系统，也就是电池组，以及提供驱动力的电动机。如果按照这样的视角看待纯电动车，你就会发现，其实在高端展厅耀眼灯光之下价值百万的特斯拉豪华电动车和小时候玩的迷你四驱车其实没什么两样。当然，这仅仅是从驱动形式来讲的，如今的纯电动车辆在电池材料、电池管理、电动机以及车载设备的技术复杂程度远远超出了你的想象，这也就是为什么纯电动车的价格往往并不便宜。

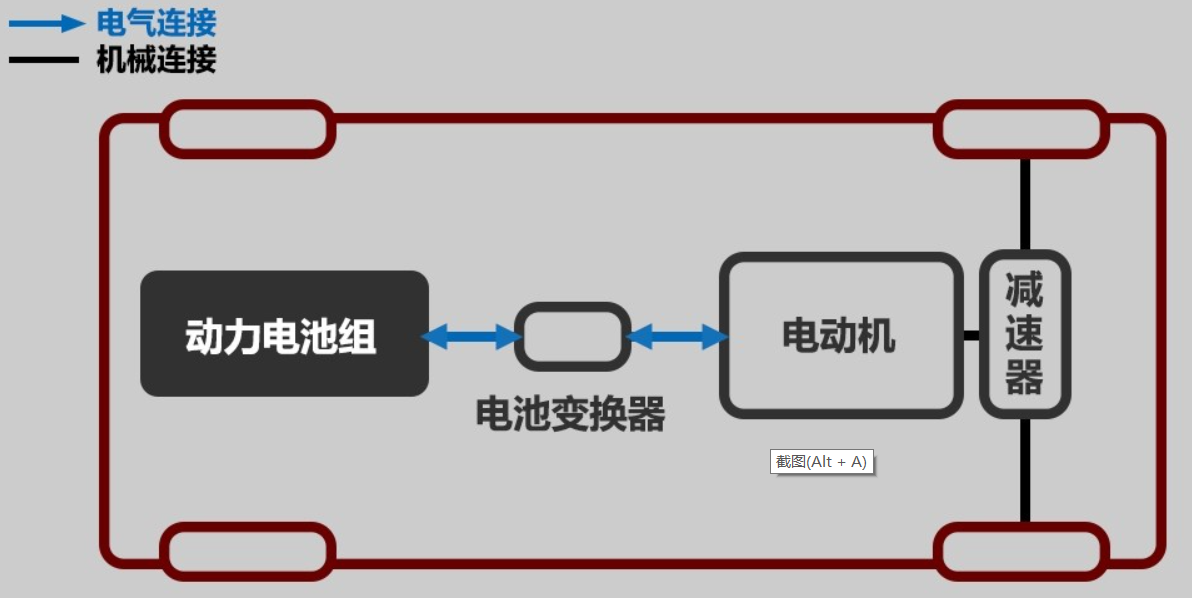

纯电动汽车工作原理

与传统燃油动力汽车相比，纯电动汽车具有安全、节能、维护保养、使用费用低等特点，构成纯电动汽车的几大关键系统是可以与燃油汽车相对应起来的。下面将纯电动汽车的几大系统与燃油车对应系统一一对应说明。

一、电力驱动主模块

包含驱动电机、减速器及中央控制单元，与燃油车动力总成系统作用相同，电力驱动主模块主要由中央控制单元、驱动控制器、电动机、机械传动装置组成。为适应驾驶员的传统操纵习惯，纯电动汽车仍保留了加速踏板、制动踏板及有关操纵手柄或按钮等。不过在纯电动汽车上是将加速踏板、制动踏板的机械位移量转换为相应的电信号，输入到中央控制单元来对汽车的行驶实行控制。对于离合器，除了传统的驱动模式采用外其他的驱动结构就都省去了。而对于挡位变速杆，为遵循驾驶员的传统习惯，一般仍需保留，有前进、空挡、倒退三个挡位，并且以开关信号传输到中央控制单元来对汽车进行前进、停车、倒车控制。

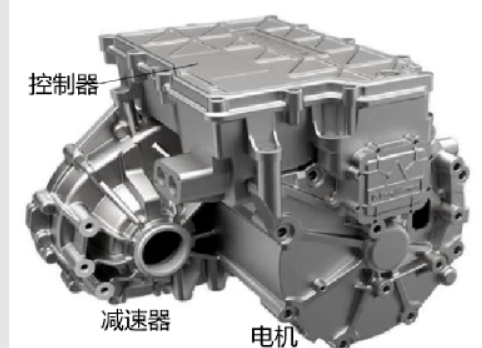

电力驱动主模块

1、中央控制单元

俗称VCU，类似于燃油车的ECU，中央控制单元不仅是电力驱动主模块的控制中心，也要对整辆纯电动汽车的控制起到协调作用。它根据加速踏板与制动踏板的输入信号，向驱动控制器发出相应的控制指令，对电动机进行起动、加速、降速、制动控制。在纯电动汽车降速和下坡滑行时，中央控制器配合车载电源模块的能源管理系统进行发电回馈，使蓄电池反向充电。对于与汽车行驶状况有关的速度、功率、电压、电流及有关故障诊断等信息还需传输到辅助模块的驾驶室显示操纵台进行相应的数字或模拟显示，也可采用液晶屏幕显示来提高其信息量。

2、电动机

电动机类似于燃油车的发动机，电动机在纯电动汽车中被要求承担着电动和发电的双重功能，即在正常行驶时发挥其主要的电动机功能，将电能转化为机械旋转能；而在降速和下坡滑行时又被要求进行发电，将车轮的惯性动能转换为电能。对电动机的选型一定要根据其负载特性来选，通过对汽车行驶时的特性分析，可知汽车在起步和上坡时要求有较大的起动转矩和相当的短时过载能力，并有较宽的调速范围和理想的调速特性，即在起动低速时为恒转矩输出，在高速时为恒功率输出。

3、减速器

减速器类似与燃油车的变速器，纯电动汽车传动装置的作用是将电动机的驱动转矩传输给汽车的驱动轴，从而带动汽车车轮行驶。由于电动机本身就具有较好的调速特性，其变速机 构可被大大简化，较多的是为放大电动机的输出转矩仅采用一种固定的减速装置。又因为电动机可带负载直接起动，即省去了传统内燃机汽车的离合器。由于电动机可以容易地实现正反向旋转，所以也就无需通过变速器中的倒挡齿轮组来实现倒车。

二、电池系统

电池是纯电动汽车的唯一能源，它除了供给汽车驱动行驶所需的电能外，也是供应汽车上各种辅助装置的工作电源。电池在车上安装前需要通过串并联的方式组合成所要求的电压一般为12V或24V的低压电源，而电动机驱动一般要求为高压电源，并且所采用的电动机类型不同，其要求的电压等级也不同。为满足该要求，可以用多个12V或24V的蓄电池串联成96～384V高压直流电池组，再通过DC／DC转换器供给所需的不同电压。也可按所需要求的电压等级，直接由蓄电池组合成不同电压等级的电池组，不过这样会给充电和能源管理带来相应的麻烦。另外，由于制造工艺等因素，即使同一批量的蓄电池其电解液浓度和性能也会有所差异，所以在安装电池组之前，要求对各个蓄电池进行认真的检测并记录，尽可能把性能接近的蓄电池组合成同一组，这样有利于动力电池组性能的稳定和延长使用寿命。

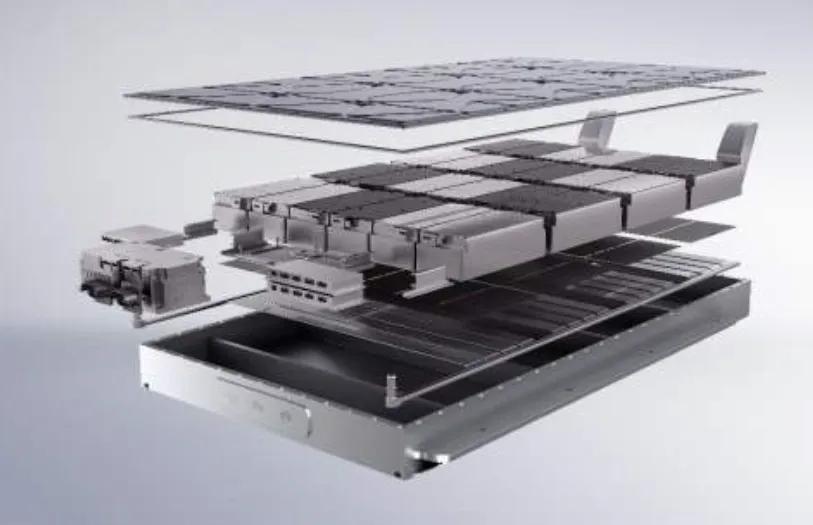

电池系统

三、电控系统

电控系统的主要功能是在汽车行驶中进行能源分配，协调各功能部分工作的能量管理，使有限的能量源最大限度地得到利用。能源管理系统与电力驱动主模块的中央控制单元配合在一起控制发电回馈，使在纯电动汽车降速制动和下坡滑行时进行能量回收，从而有效地利用能源，提高纯电动汽车的续程能力。能源管理系统还需与充电控制器一同控制充电。为提高蓄电池性能的稳定性和延长使用寿命，需要实时监控电源的使用情况，对蓄电池的温度、电解液浓度、蓄电池内阻、电池端电压、当前电池剩余电量、放电时间、放电电流或放电深度等蓄电池状态参数进行检测，并按蓄电池对环境温度的要求进行调温控制，通过限流控制避免蓄电池过充、放电，对有关参数进行显示和报警，其信号流向辅助模块的驾驶室显示操纵台，以便驾驶员随时掌握并配合其操作，按需要及时对蓄电池充电并进行维护保养。
